「ヘーネ・エレクトロニクス社のテンションコントロール用ロードセル」
ヘーネ・エレクトロニクス社（HAEHNE Elektronische MessgeraeteGmbH）は1977 年にドイツ・エルクラートに計測技術のエンジニアリングオフィスとして創設されました。その後、特にエレクトロニクス荷重計測技術に専門化が進みました。
中でもプラスティック、紙、織物、布地、金属、多層材料等のウェブのインライン張力計測およびクローズドループ制御を基本技術として業界に寄与しております。ロードセルセンサーとエレクトロニクスコントローラーは共に広い顧客層からの特別なご要求を満たすためのヘーネ社のオリジナルデザインです。
ISO9001 とCE マークを基本とした一般的な品質管理基準に加えて2004 年1 月に防爆型センサーとしてATEX の認可を他社に先駆けて取得することによりヘーネ社のヨーロッパでの地位を固めました。この難しい要求を満たすことで荷重計測技術の分野でのマーケットリーダーとなることができました。

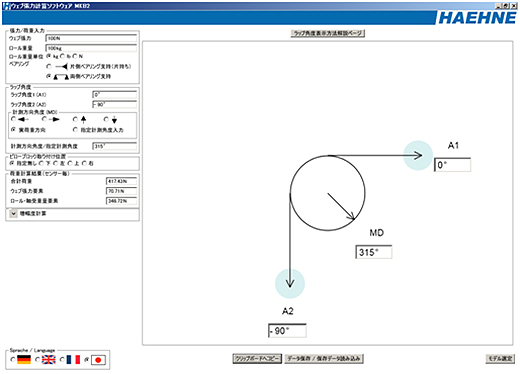

ウェブ、ワイヤー、ケーブル等の走行中の張力計算のためのソフトウェアです。本ソフトウェアはバージョンアップしてMKB2 となりました。バージョンアップにより日本語での張力計算、製品選定が可能になり、日本語版カタログ入手も容易に出来るようになりました。計算結果は弊社またはヘーネ社において、検証も可能です。詳しくは、ダウンロードファイルに同梱されているマニュアルをご参照ください。
下記のダウンロードアイコンをクリックすると、ファイルがダウンロードされます。
●ファイル名：「MKB.zip」（5155KB）
●適用OS：Windows 7 ／ 8 ／ 10
●同梱ファイル
●「MKB2.exe（ソフトウェア）」・「MKB2 Readme.pdf（和文ソフトウェアマニュアル）」
XYR（フランジ型ステンレス鋼製XY 軸同時測定）
●X・Y 軸の同時測定 ●フランジ型。回転軸上取り付け方向自由。
●ステンレス鋼素材 ●レンジ：500-2,000N（軸径17mm）
●二個のベアリングで保持されている張力制御ロール用
●アナログまたはフィールドバスとのインターフェース対応増幅器

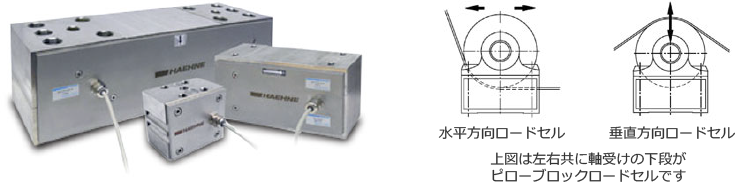

BZH-A：水平方向／ BZV-A：垂直方向
●定格レンジ：100-200N ●材質：高張力航空機仕様アルミニューム ●軽量、ローコストモデル
BZH-A01/02：水平方向／ BZV-A01/02：垂直方向
●定格レンジ：5-20kN ●材質：高張力航空機仕様アルミニューム ●軽量、ローコストモデル

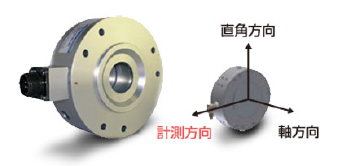

●フランジ型ロードセル（8N-15kN）
BZA：フランジ型アルミ製
●レンジ：100-5,000N（軸径15-60mm）

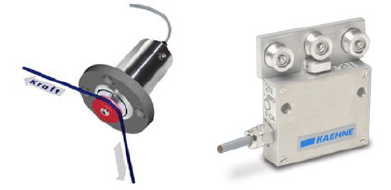

●左：ラジアル荷重ロードセル（10-2,000N） ●右：TSW 型ワイヤー張力センサー（2-30N）
KAT：小型ラジアル荷重ロードセル
●レンジ：25-630N
TSW：ワイヤー張力センサー
●レンジ：2-30N

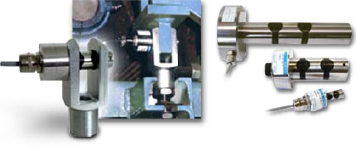

●ボルト型ロードセル（KMB）は一般的なシリンダー、リニアアクチュエーターのフォークヘッドに装着して張力・圧縮力を計測可能なため、デザインエンジニアから好んで広く採用されています。
●レンジは0.4 ～ 250kN
●ボルト径はΦ12、16、20、35（アルミボルト）および、16、20、35、50mm（ステンレス鋼ボルト）
KMB：ボルト型ロードセル
●レンジ：0.4 ～ 250 kN

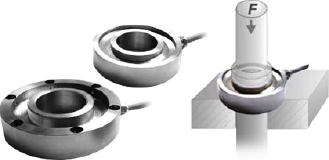

●ロードセルRKS は軸方向の荷重を高精度で計測するのに最適です。
●代表的な使用法は、外周リングを保持またはねじ止め固定して、内周リングの上図F 方向に荷重をかけます。
RKS01, RKS02 リングタイプロードセル
●定格レンジ：5 ～ 100kN, 1、2、5、10MN
●PAD2 はヘーネ社のロードセンサーとすべてのたわみ計測用のフルブリッジ型ストレインゲージセンサーに接続して使用することができます。
●このシステムはロール圧制御用例をはじめとして生産工程改善、ウェブ張力制御およびその校正用に多く使用されております。
DCM デジタルコントローラー
●2 系統の独立したストレインゲージアンプリファイアー
●6 系統のアナログ入力（±10V）
●4 系統の16 ビット分解精度を持つアナログ出力
DCX 多機能アンプリファイアー
●個別設定が可能なマルチアンプリファイアー・コントローラーユニット
●最大8 チャンネルまでのアンプリファイアー内蔵可
●計測チャンネルごとの仕様、出力タイプ、インターフェースの選択が自由
